結構特性

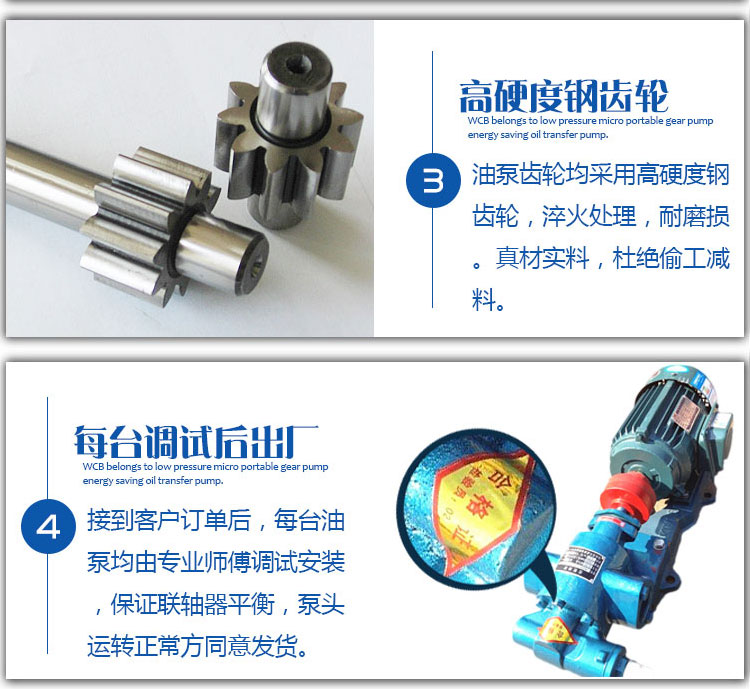

KCB系列齒輪泵主要有齒輪、軸、泵體、 閥、軸端密封所組成。齒輪經熱處理有較高的硬度和強度，與軸一同安裝在可 換的軸套內運轉。泵內全部零件的潤滑均在泵工作時利用輸出介質而自動達到。 泵內有的泄油和回油槽，是齒輪在工作中承受的扭矩力 小，因此軸承負荷小，磨損小，泵。
泵設有 閥作為超載保護， 閥的全回流壓力為泵額定排除壓力的1.5倍，也可在允許排出壓力范圍內根據實際需要另外調整。但注意本 閥不能作減壓閥的長期工作，需要時可在管路上另行安裝。從主軸外伸端向泵看，為順時針旋轉。 ※性能曲線圖 各型齒輪泵的性能參數，是在介質粘度4×10-3m2/s(40cSt)時確定的。性能參數表中給出的參數值適用于介質粘度1×10-5~8×10-5m2/s(10~80cSt)范圍內，超出這個范圍則根據用戶提出的性能參數要求另行確定。 各型齒輪泵性能參數中給出的排出壓力是給出的工作壓力值，在此范圍內泵均能正常工作，其工作范圍見圖一。KCB系列齒輪油泵是有泵體、前后泵蓋、齒輪、主被動軸、軸承、 閥和軸端密封等零件組成。KCB18.3--83.3主傳動齒輪是一對斜齒園柱齒輪，直動式 閥。KCB200-960主傳動齒輪是四個斜齒輪組成的人字形齒輪組，差壓式 閥。全系列齒輪油泵用三爪式彈性聯軸器與電動機組成的熱油泵機組。 本系列齒輪油泵結構簡單緊湊，使用維護方便，運轉平穩，使用 。
● 適用范圍
本型齒輪油泵適用于輸送介質粘度不大于150mm2/S ，溫度不高于120°C，無腐蝕性，不含硬質顆粒雜質和纖維的重油、柴油、機械油、植物油以及性質類似的其它液體。
本型齒輪油泵主要用于石油、化工、冶金、礦山、電站等行業油類介質的轉輸、增壓、燃油噴射等以及大型機械設備中稀油循環中，在各類機械設備中均可做潤滑泵使用。
在輸油系統中可用作傳輸、增壓泵； 在燃油系統中可用作輸送、加壓、噴射的燃油泵； 在 工業中，均可作潤滑油泵用。
調試安裝
KCB齒輪泵安裝說明
1、安裝泵的地點應足夠寬敞，以方便檢修工作。
2、泵安裝的好壞，對泵的平穩運行和使用壽命有很重要的影響，所以安裝校正工作 仔細地進行，不得草率行事。
3、泵吸入管的安裝高度、長度和管徑應滿足計算值，力求簡短，減少不 的損失(如彎頭等);并泵在工作時，不超過其允許汽蝕余量。
4、吸入和排出管路應該有支架。泵不允許承受管路的負荷。
KCB齒輪泵安裝順序
1、在安裝過程中，為防止雜物落入機器內，機組的所有孔眼均應蓋好。
2、在接好管路及確定電動機轉動方向后，再接上聯軸器，并再校核一遍軸的同心度。
3、校正泵軸和電機軸的同心度，在聯軸大路外圓上，允許偏差0.1毫米;兩聯軸器平面的間隙應2~4毫米，(小泵取小值)間隙要均勻，允差0.3毫米。
4、將機組放在埋有地腳螺栓的基礎上，在底座與基礎之間，用成對的楔墊用校正用。
5、為防止管線中雜物進入泵內，對新安裝的管線，在泵膠應裝設過濾器，其截面應大于吸入管截面的2~3倍。
6、松開聯軸大，用水平儀分別放在泵軸和底座上，通過調整楔墊，校正機組水平，適當擰緊地腳螺栓，以防走動。
7、在機組實際試運行2~3小時后，作檢查，如無不良現象，則認為安裝合格。

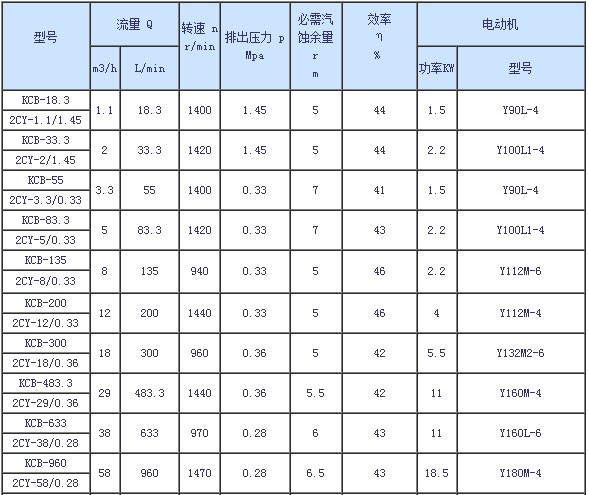

參數表
