YCB型系列圓弧齒輪泵
YCB型系列圓弧齒輪泵

YCB型系列圓弧齒輪泵

產品詳情

產品簡介

YCB系列圓弧齒輪泵轉動時,吸入腔側輪齒相互脫開處的齒間容積逐漸增大,壓力降低,液體在壓差作用下進入齒間。隨著齒輪的轉動,一個個齒間的液體被帶至排出腔。這時排出腔側輪齒嚙合處的齒間容積逐漸縮小,而將液體排出。 YCB系列圓弧泵適用于輸送不含固體顆粒和纖維,無腐蝕性,溫度不高于80℃,粘度為5×10-6~1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體,以及用于液壓傳動系統。

產品材質及用途

YCB系列圓弧泵我公司所有產品均可根據用戶不同需求訂做各種不銹鋼泵(304、316、316L)泵、銅輪泵等。不銹鋼泵、泵主要用于輸送衛生條件要求嚴格的介質或者有腐蝕性介質等!如:酸、堿等各種化工原料、食品等。銅輪泵主要用于有揮發性、易燃、易爆等場合,如:輸送柴油、汽油、甲苯等

應用范圍:

YCB系列圓弧泵在輸油系統中可用作傳輸,增壓泵;

YCB系列圓弧泵在燃油系統中可用作輸送,加壓,噴射的燃油泵;

YCB系列圓弧泵在液壓傳動系統中可用作提供液壓動力的液壓泵;

在   工業中,均可作潤滑油泵用。

結構特點:

圓弧齒輪泵采用了   上被認為輸送泵的一點連續接觸齒輪,即雙圓弧加正弦曲線復合成齒形,可   淘汰漸開線齒輪輸送泵。曾獲重大科技成果項目,并獲   教委科技進步三等獎。圓弧齒輪在兩嚙合齒廓間為一點連續接觸,不會(huì )產生困油現象,   解決了漸開線齒輪泵因困油現象導致泵的振動、噪聲、軸承負載增大等現象。YCB圓弧齒輪泵的特點是噪音低、壓力大,并具有良好的節能效果。

1.本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比   突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動,所以齒面無磨損,運轉平穩,無因液現象,噪音低、壽命長、。該泵擺脫了傳統設計的束縛,使得齒輪泵在設計、生產和使用上進入了一個新的。

2.泵設有   閥作為超載保護,   閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本   閥不能作減壓閥長期工作,需要時可在管路上另行安裝。

3.泵軸端密封設計為兩種形式,一種為機械密封,一種是填料密封,可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看,為順時針旋轉。

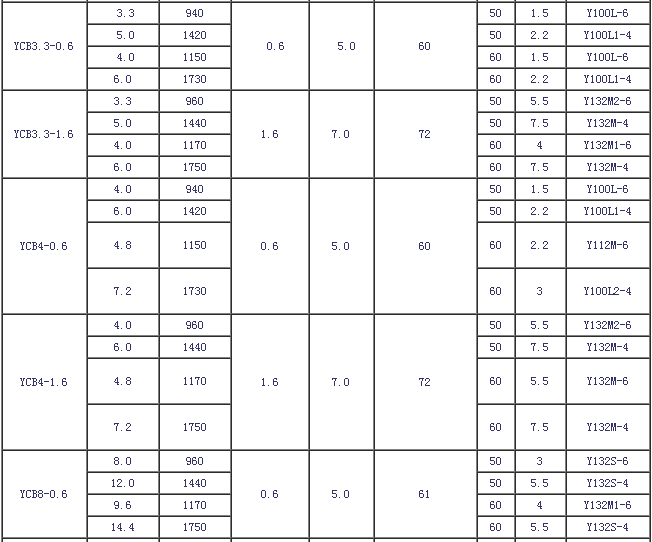

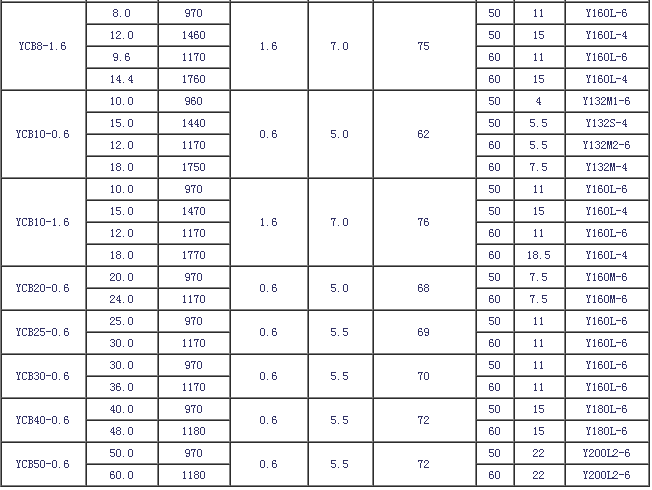

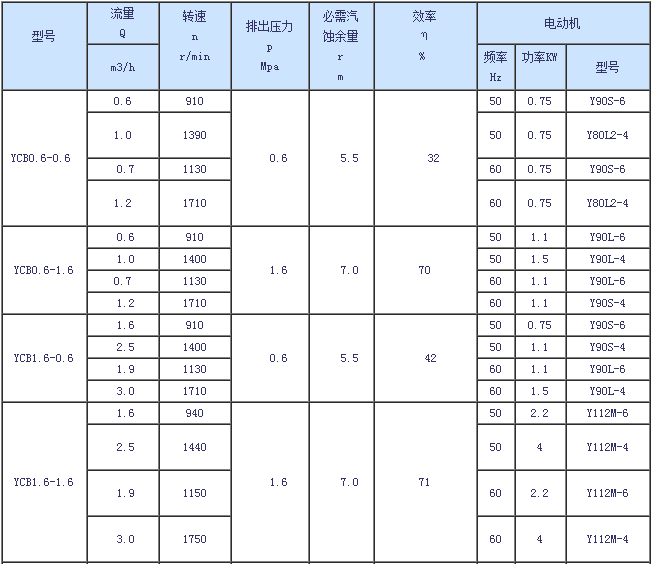

產品參數




河北YCB型系列圓弧齒輪泵 山西YCB型系列圓弧齒輪泵
